Как сделать таблицы в автокаде

Закрыть ... [X]

Как вставить таблицу в Автокаде? Большинство для того, чтоб создать таблицу в Автокаде используют полилинии и текст, но гораздо проще и правильней сделать таблицу специально предназначенным для этого инструментом.

Давайте разберемся как создать таблицы в AutoCAD и работать с ними.

1. Первым делом стоит настроить стиль таблиц, делается это в верхнем меню "Формат" там же где настраиваются и все остальные стили текста, размеров, точек и т.п.

Таблица в Автокаде

2. Работа в окне настройки и редактирования стиля таблицы аналогична работе со стилями других элементов AutoCAD и напоминает работу в Word и Excel. По умолчанию предлагается 3 стиля ячеек, это название таблицы, заголовок (шапка) таблицы и данные. Здесь настраиваются параметры текста, отображение и толщина границ ячеек, тип данных ячеек и много чего.

3. В принципе первые 2 пункта можно пропустить и все настройки произвести в любой момент времени. Создать таблицу традиционно можно нажатием соответствующей кнопки либо пункта меню в Автокаде. После появится диалоговое окно вставки таблицы, где необходимо указать параметры столбцов, строк и стиль ячеек.

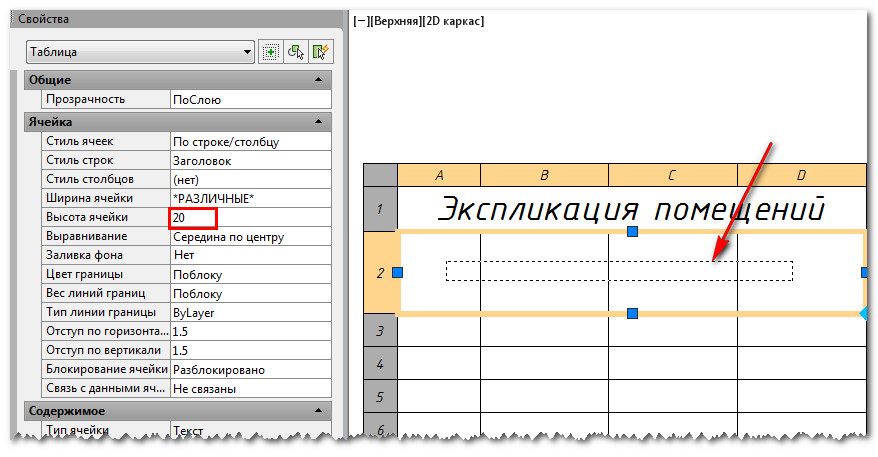

Работа с таблицами в Автокаде

Как говорится лучше один раз увидеть чем сто раз услышать, поэтому в конце приложу видео, как работать с таблицами в Автокаде. Хотелось бы отметить несколько плюсов в пользу работы с таблицами, а не вычерчивания их линиями и вставкой текста в ячейки. Как и при работе с таблицами в Word и Excel в AutoCAD предназначены специальные функции по добавлению / удалению столбцов и строк, разбиения / объединения ячеек, можно назначить формат ячеек, производить арифметические действия и еще всякие штуки.

Совет. Ознакомьтесь здесь как сделать, чтоб при работе с таблицами элементы помещались в отдельный слой.

Как вставить таблицу Excel в Автокад

Частенько возникает необходимость вставить таблицу из Excel в Автокад, можно конечно просто скопировать таблицу Excel и вставить через буфер обмена, но вы получите объект OLE с которым мало, что сможете сделать. В пользу вставки через специальный функционал таблиц AutoCAD скажу следующее:

1. В Excel используются единицы измерения пункты и пиксели, в Автокаде вы сможете настроить размеры таблиц в миллиметрах;

2. После вставки таблицы, при необходимости ее можно будет разбить на полилинии и текст;

3. Сохранится связь, и при редактировании таблицы Excel, можно автоматически обновить данные таблицы Автокад;

4. Останется функционал работы с таблицами AutoCAD.

Полезно. Работе с таблицами word посвящена статья расположенная здесь.

Как сделать таблицу в AutoCAD. Видеоурок
